En esta ocasión me propuse hacer un diseño simple, de impacto visual, reproducible a una sola tinta en serigrafía y que no tuviera grandes bloques planos de relleno. El resultado: dos formas geométricas básicas con un patrón de ajedrez.
Etapa de diseño

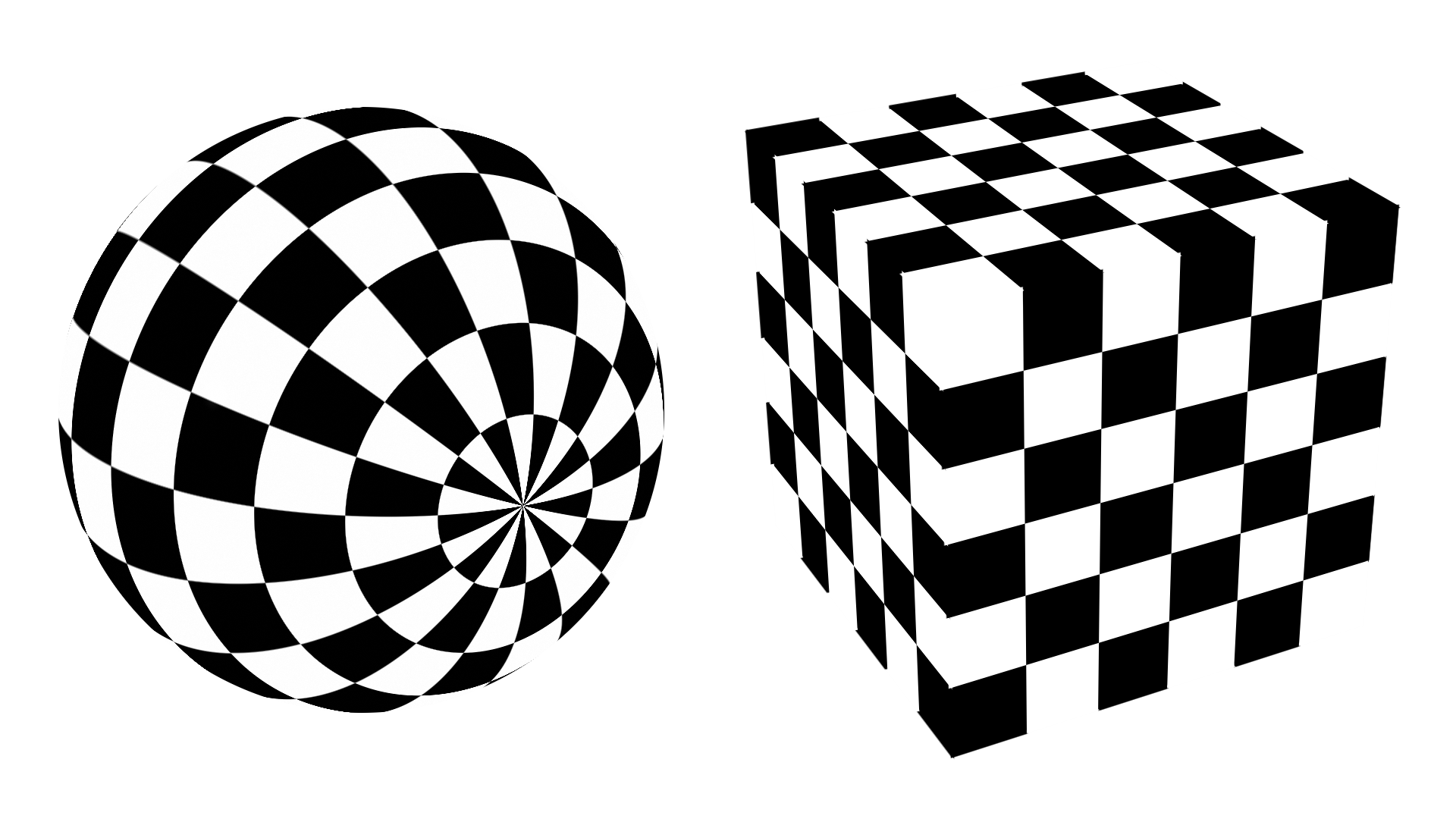

El diseño, tal como se puede ver, consiste en una esfera y un cubo representados en un plano bidimensional y con un patrón de mosaico blanco y negro, tipo ajedrez. La composición visual de los elementos es vertical, con una ligera inclinación del eje hacia arriba a la izquierda y abajo a la derecha. En el patrón visual de la esfera se usa el sistema de coordenadas polares para adaptar los mosaicos a la superficie curva; y en el del cubo, los mosaicos solo son trasladados mediante el sistema de coordenadas cartesianas.

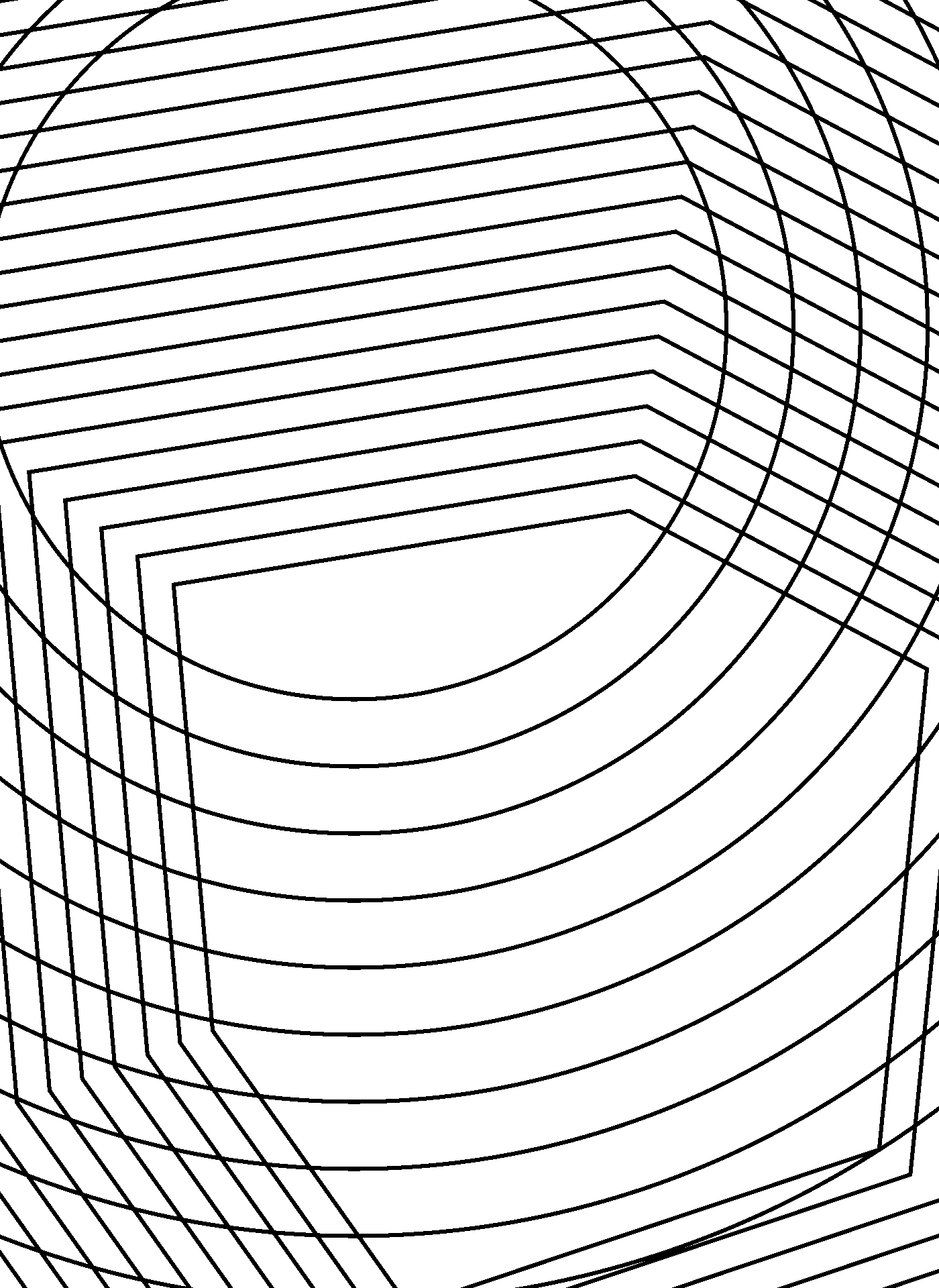

En cuanto al fondo del dibujo, presenta un textura de líneas concéntricas que emanan de ambos cuerpos geométricos, lo que genera un entramado o rejilla de fondo.
Etapa de impresión
Técnica
La técnica elegida para plasmar el diseño gráfico en el mundo real fue la serigrafía. Se usó una malla de 47 hilos. Ya que el poster debía tener 50 cm de ancho y cerca de los 70 cm de alto, el dibujo tuvo que ser dividido en dos shablones o marcos de serigrafía. Primero se imprimió la parte superior del poster y luego la inferior, y por dicho motivo se tuvo que prestar mucha atención a que encajen lo más bien posible entre sí.

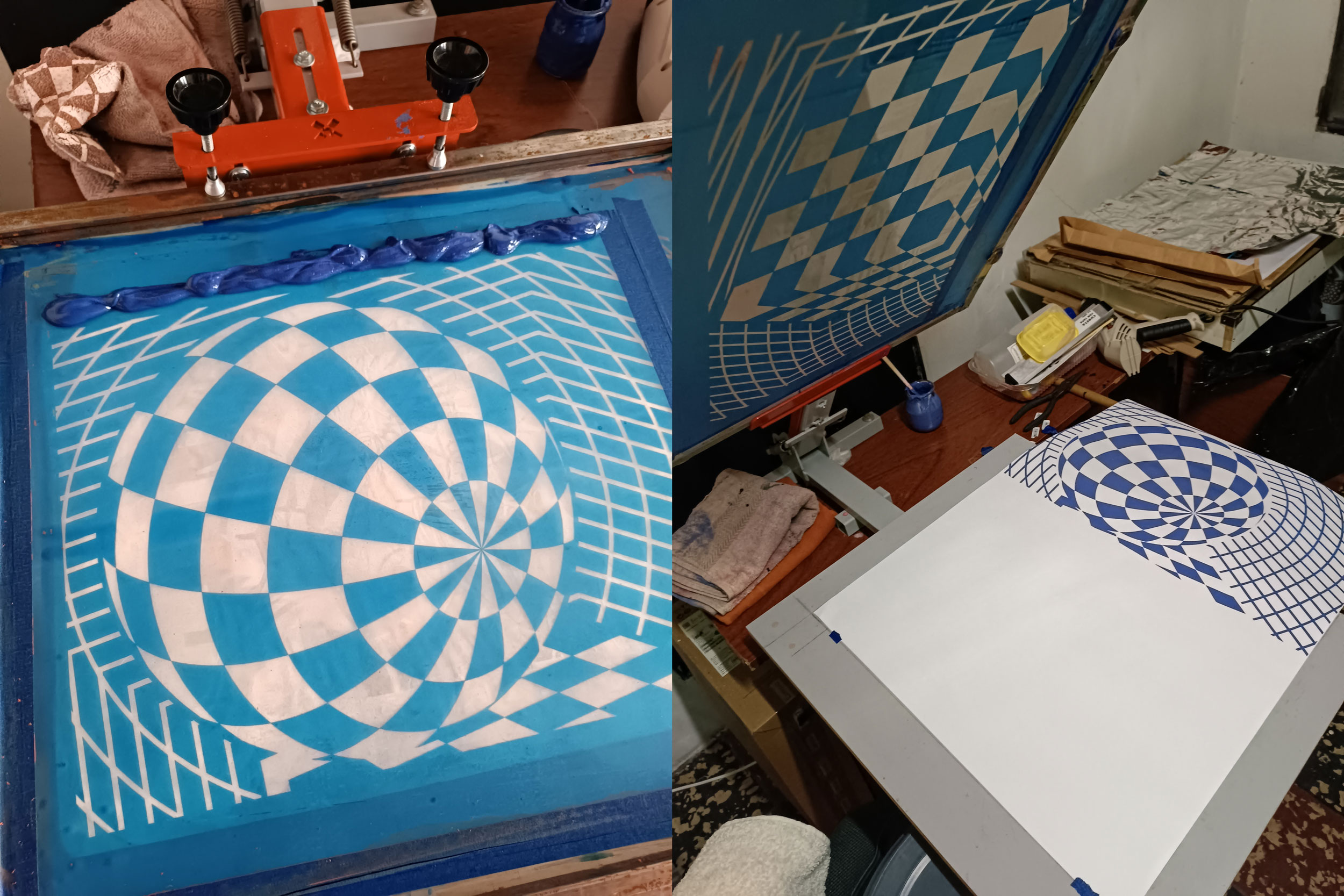

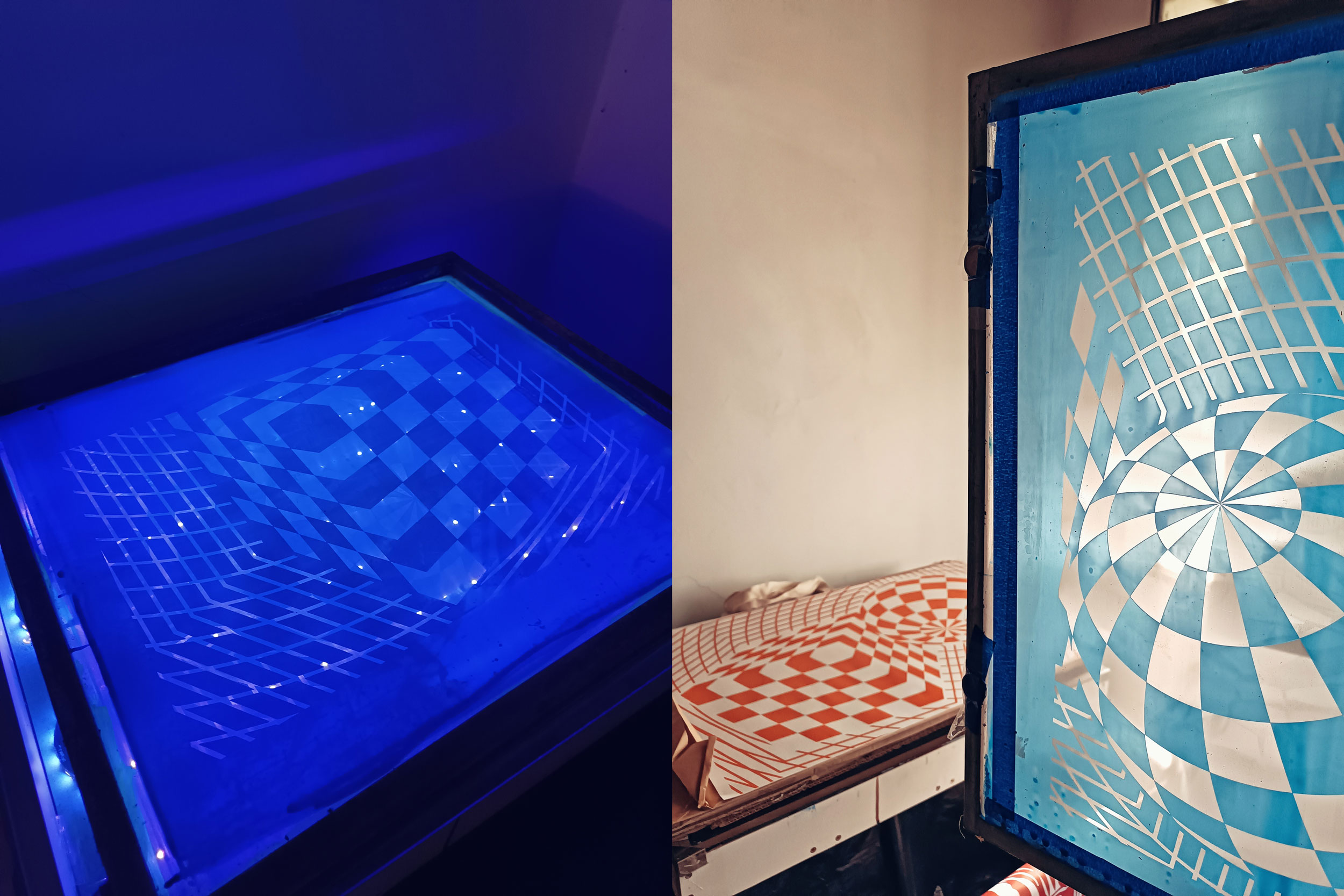

En las imágenes se pueden ver ambos shablones en distintas etapas de impresión. Sobre cada uno de ellos se aplica la tinta con el color deseado, y debajo se coloca el soporte de impresión (pepel, tela, etc.).
Soportes

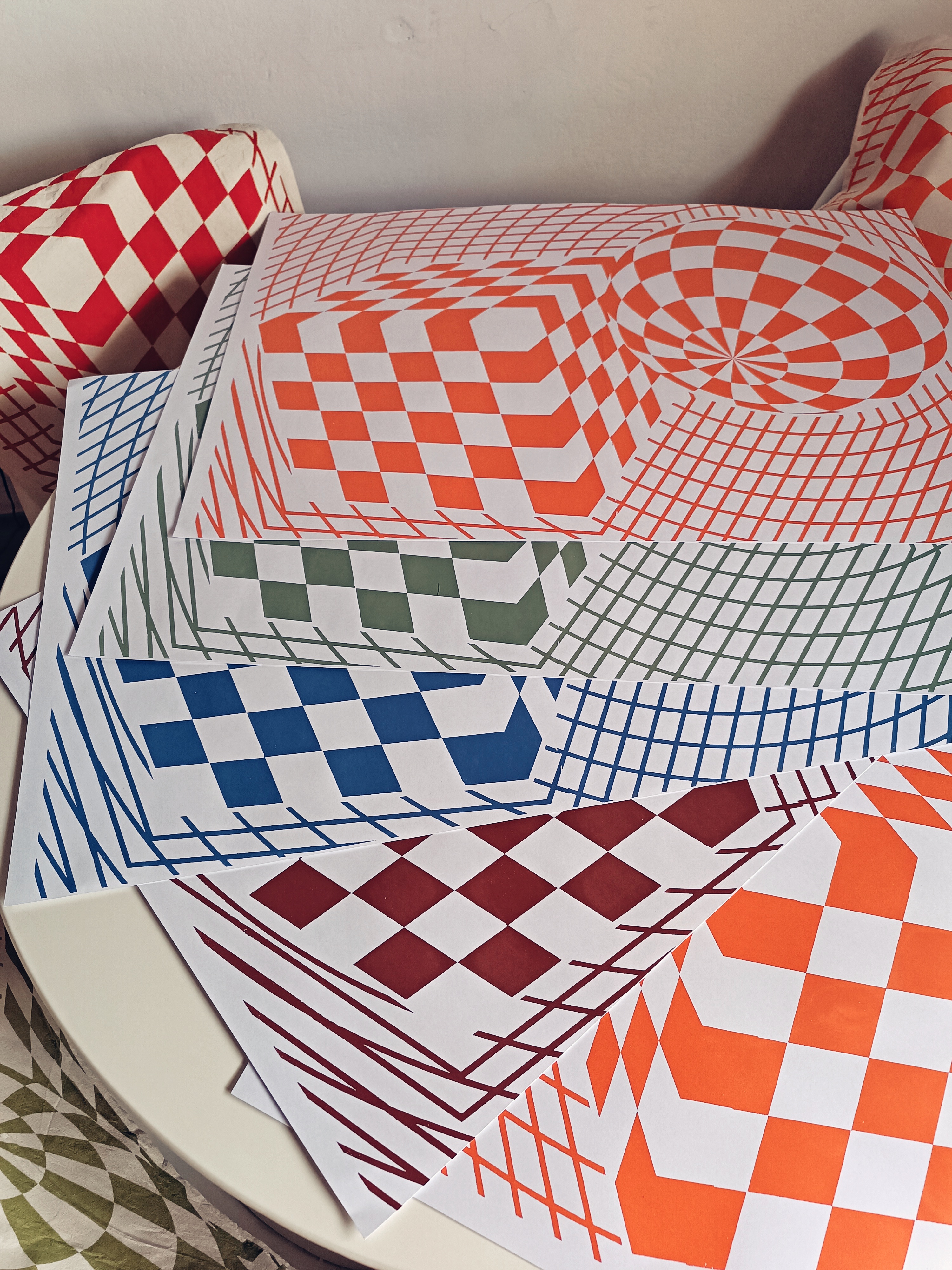

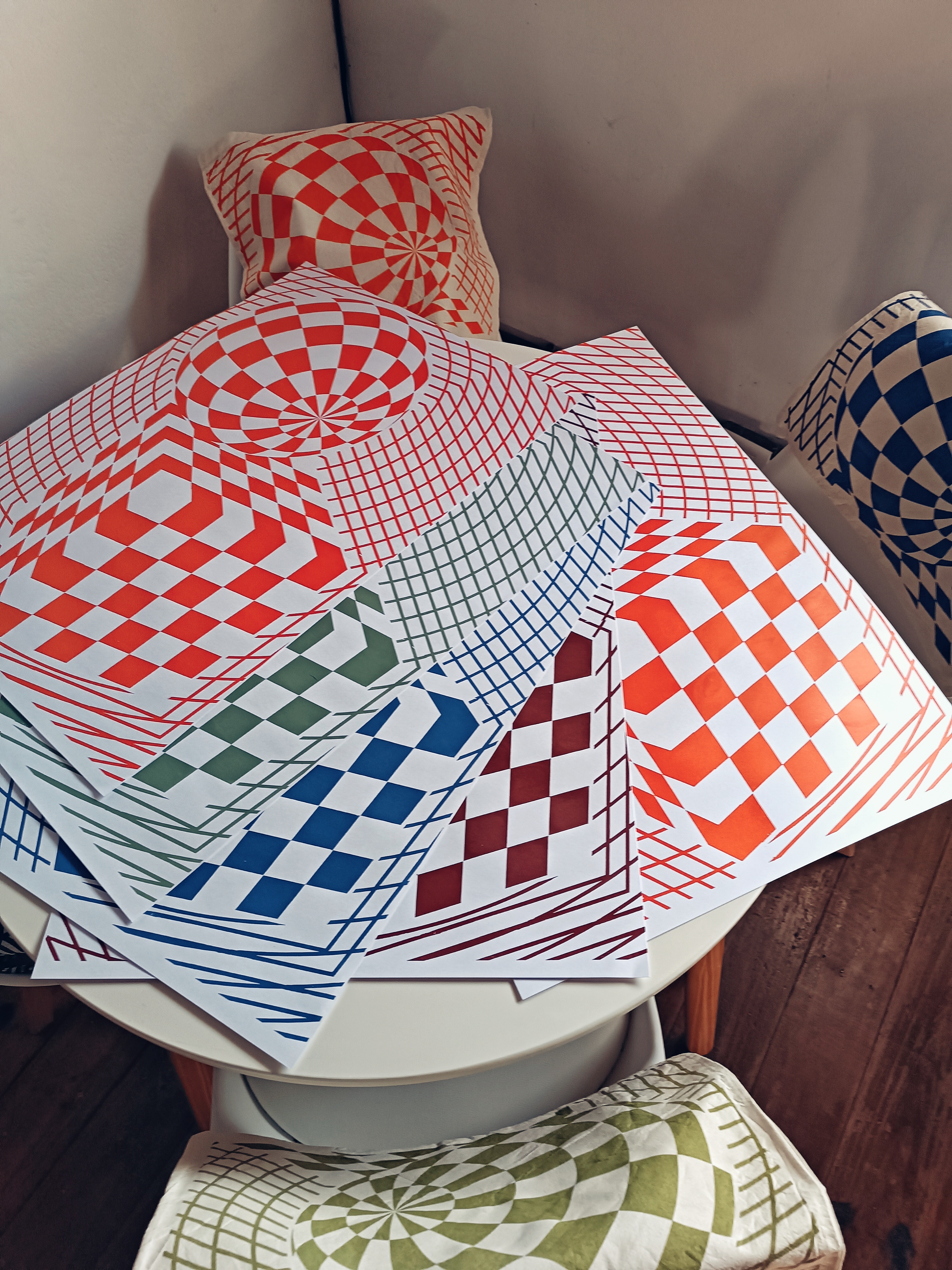

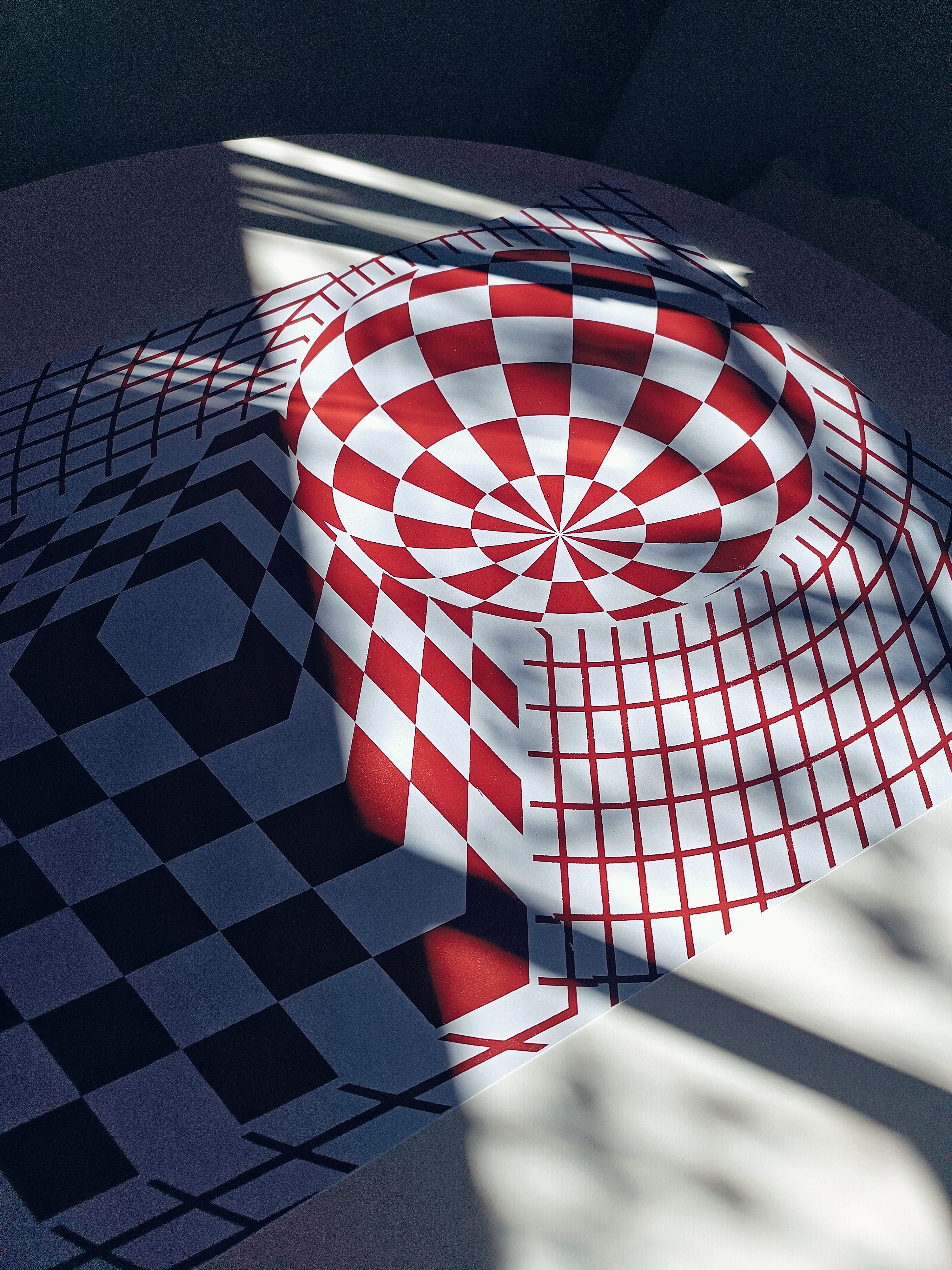

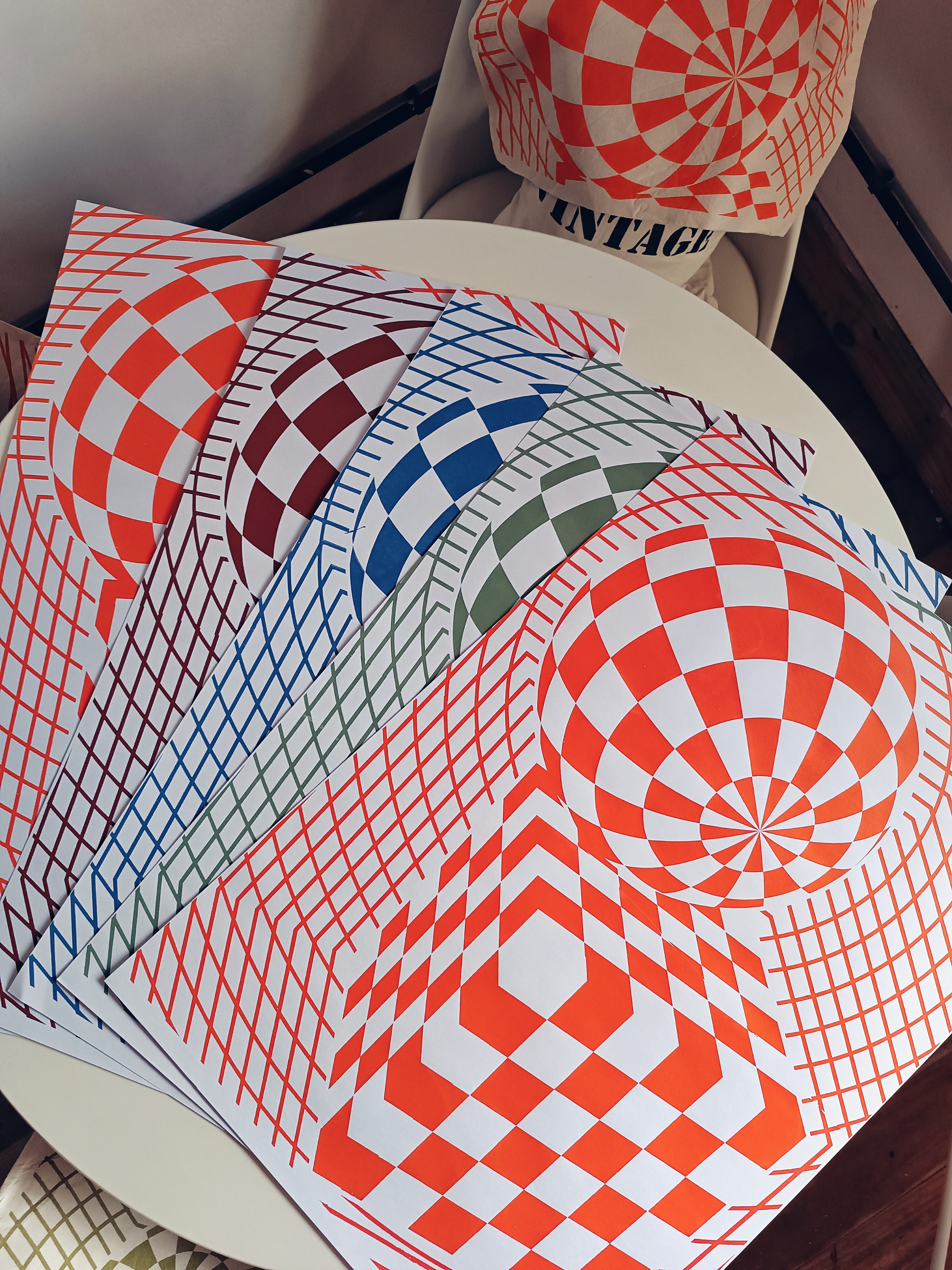

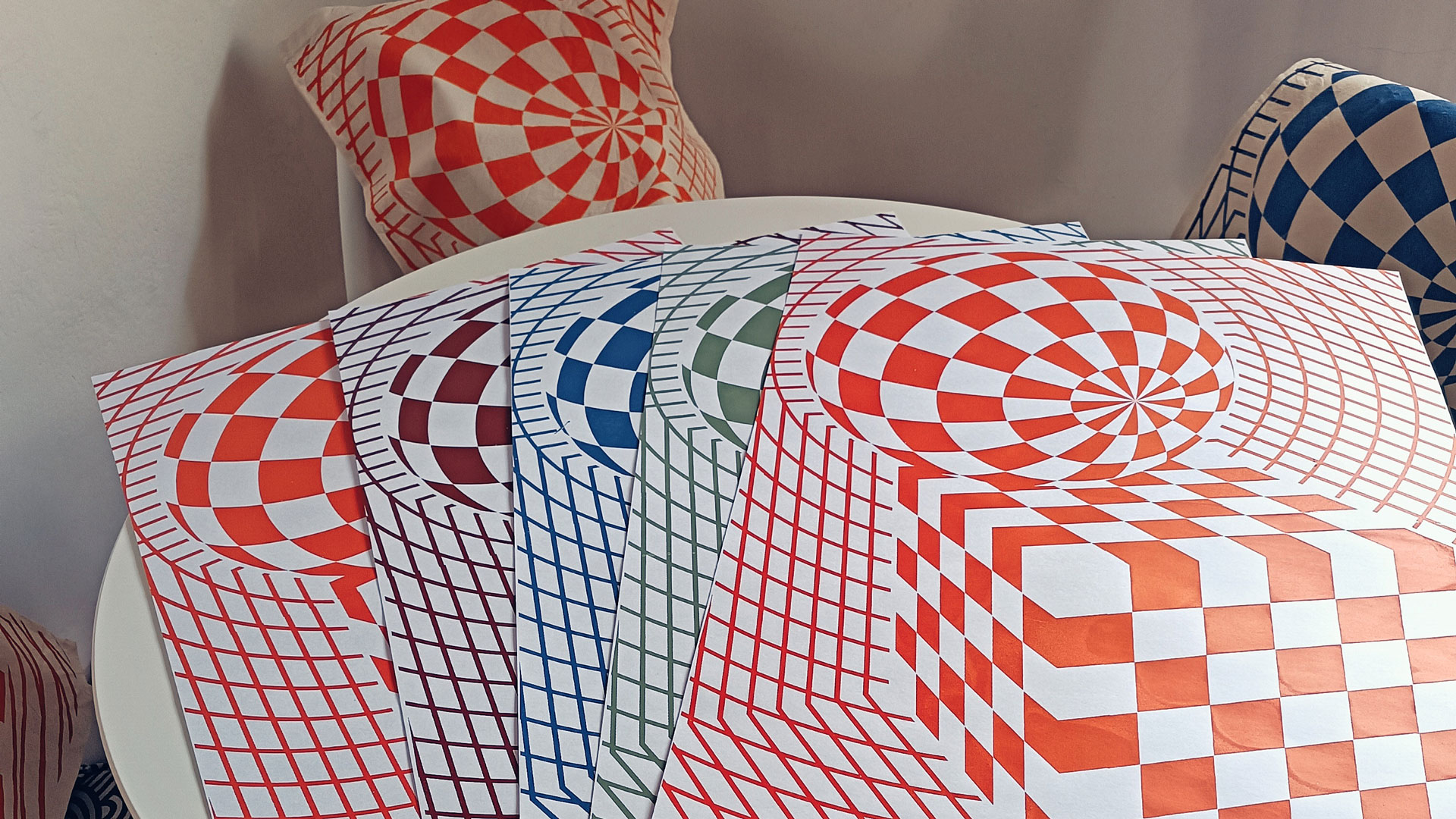

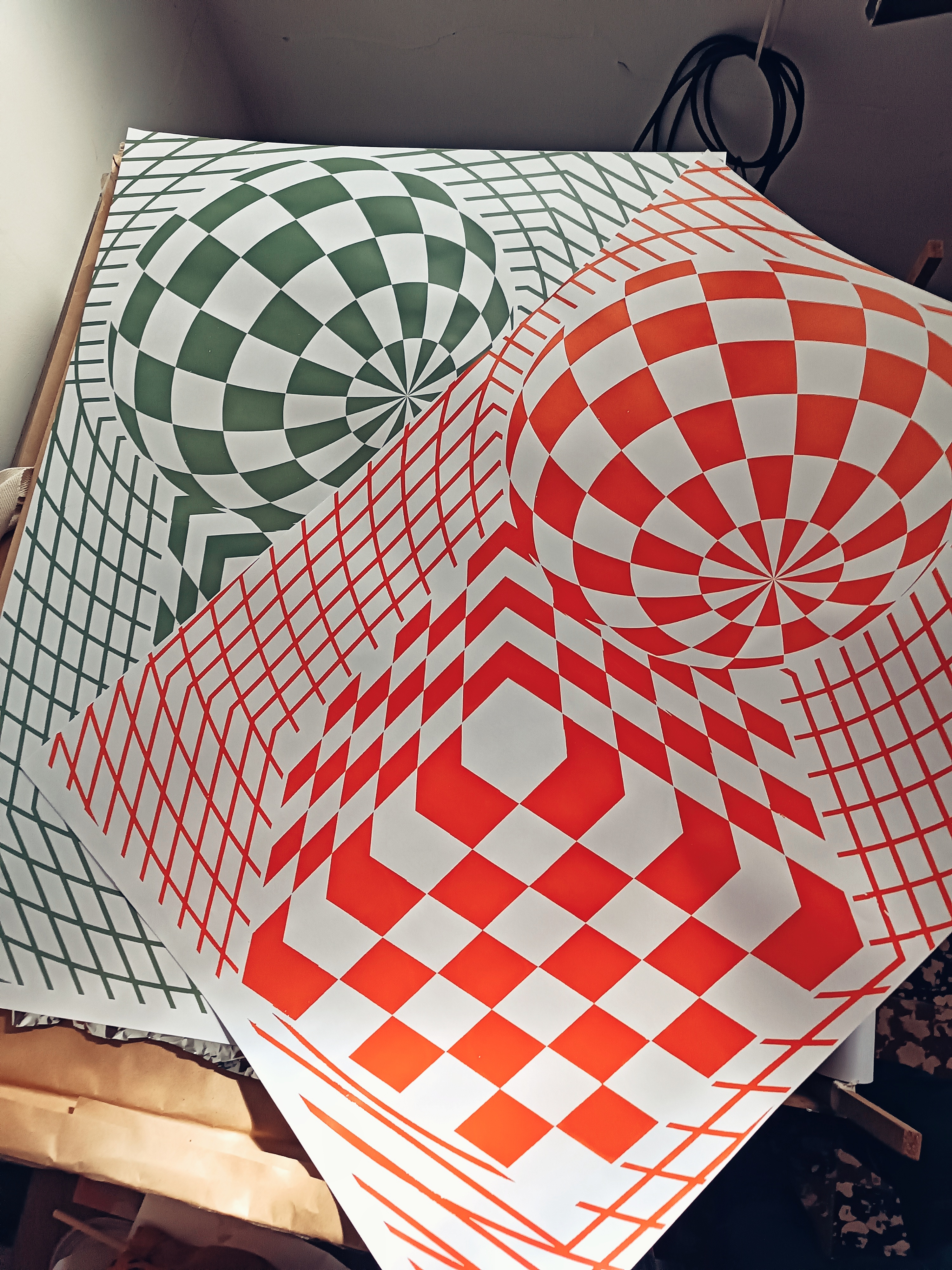

El diseño se imprimió sobre soporte papel blanco de 150 g y sobre bolsas de lienzo. Se usaron una variedad de colores en cada impresión: anaranjado, azul, verde, bordó y negro. En lo que respecta a las tintas, las de base agua fueron las elegidas, tanto para la impresión en papel como en tela. En el primer caso se aplicó una base cubritiva que no penetra en las fibras del papel, y en el segundo, una base print (transparente) que sí penetra en la tela y queda “tacto cero”, es decir, se funde con el soporte sin dejar relieve.
Etapa de animación

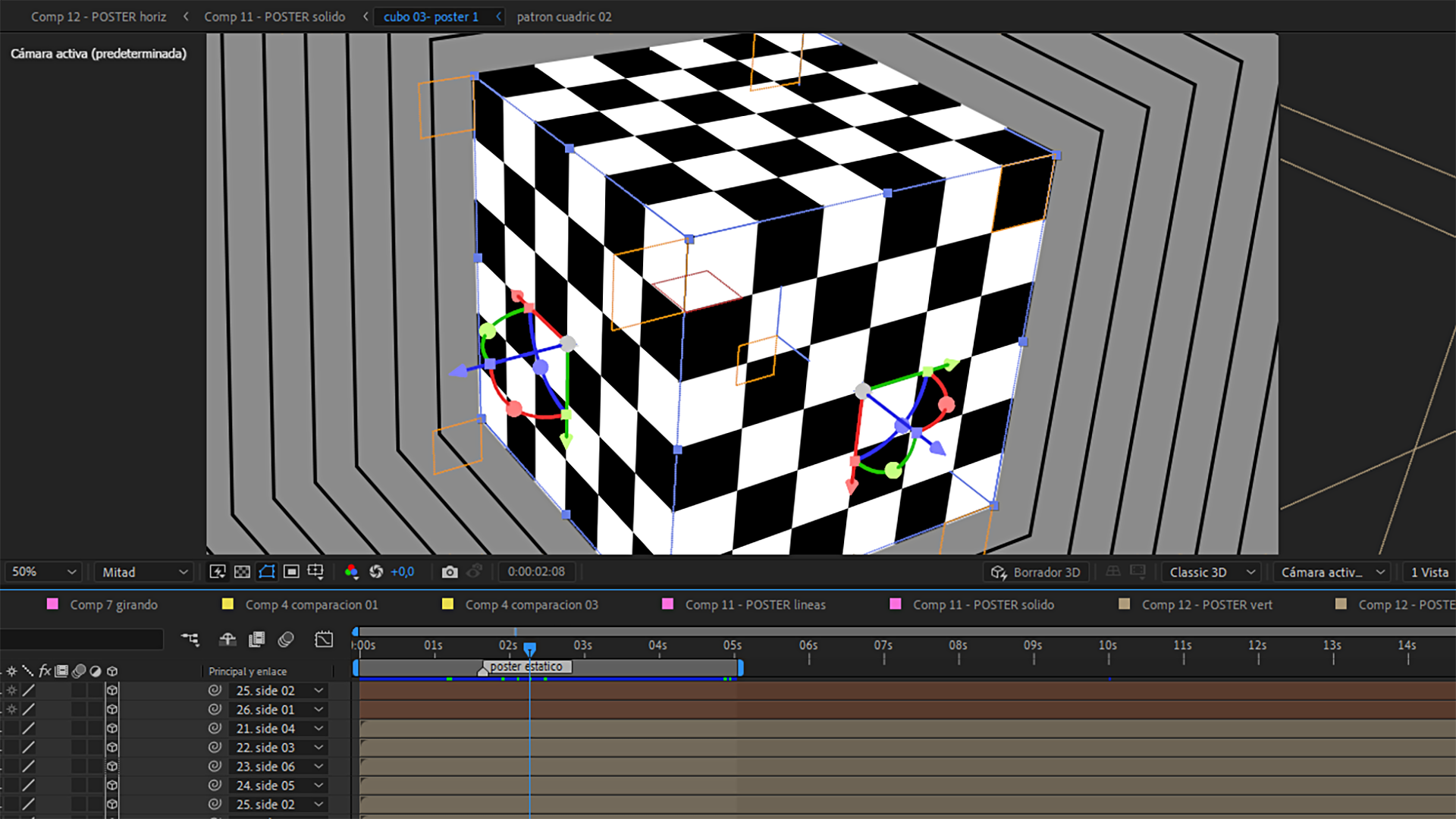

El diseño original fue creado en el software de animación After Effects, del cual se exportaron los fotogramas del cubo y de la esfera con el patrón de ajedrez a Corel Draw para realizar el diseño para imprimir. Es decir que el diseño del poster se hizo de manera dinámica y luego se lo pasó a estado estático.
Etapa de enmarcación

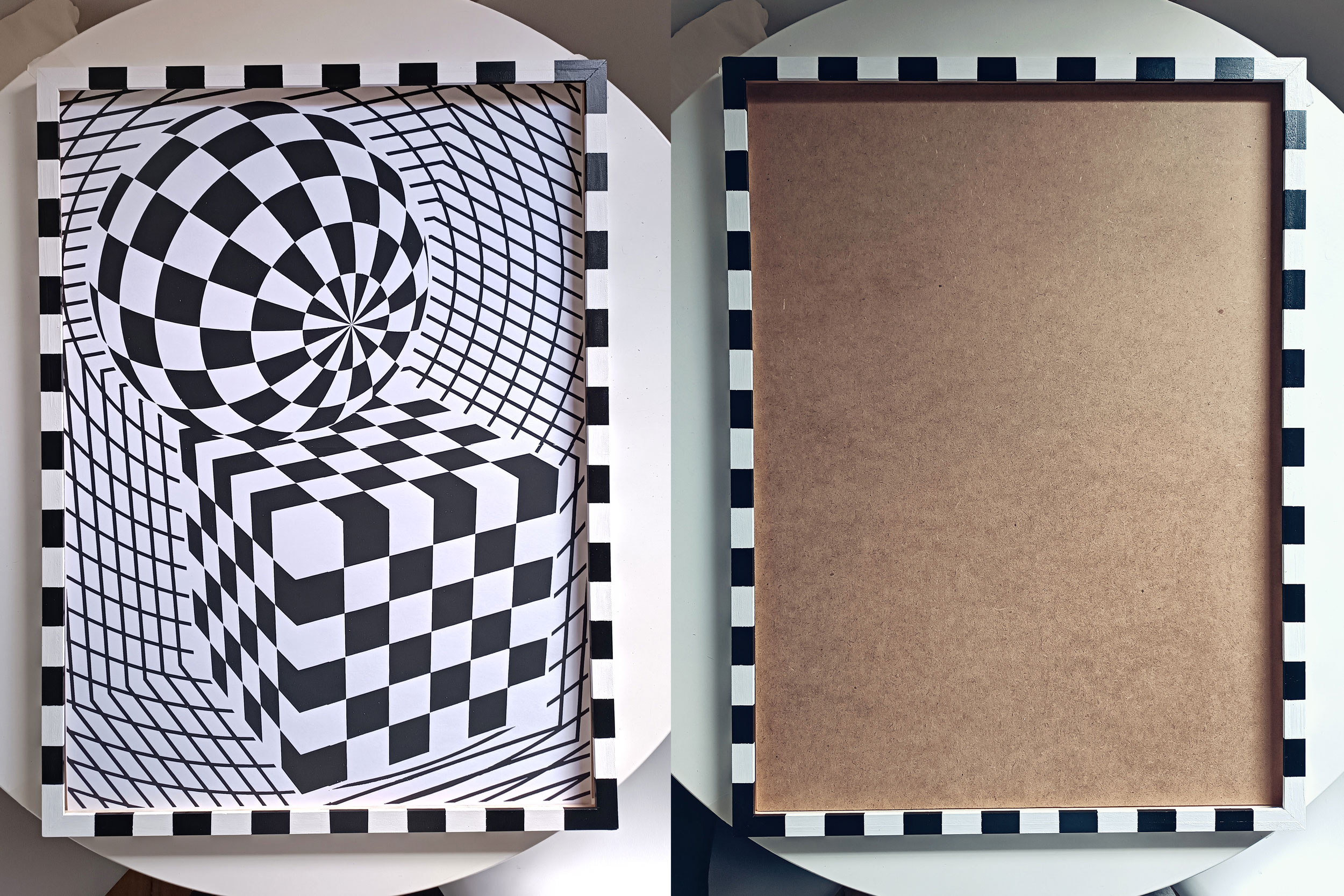

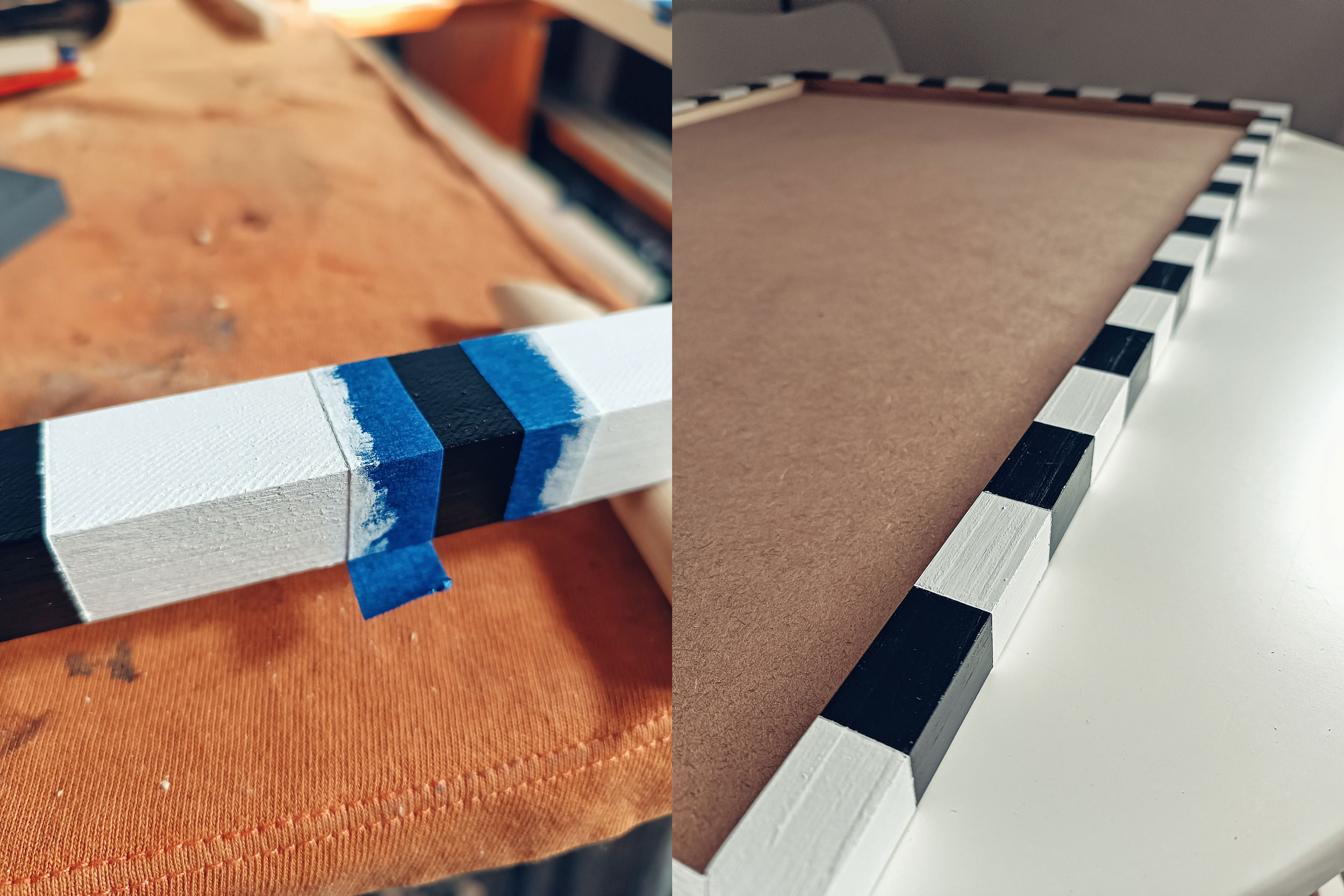

Completada la etapa de impresión, ahora es momento de enmarcar la obra impresa. Para dicho proceso se usó un listón de madera de pino de perfil cuadrado de 2 cm de lado y se lo pintó con el mismo patrón de ajedrez de la imagen ilustrada.
Para concluir este post, comparto un vistazo general de las cuatro etapas arriba mencionadas:
Creado: abril/mayo 2026
Diseño gráfico, impresión y animación: Benjamín Casanova
